談到地下管廊，大家腦海里立刻浮出的景象有：黑漆漆的地下，巨大、巨多的管道，污水流通的聲音，臭氣熏天。。。。。。，如果想打個電話，還需要四處找信號。
今天大家跟隨上海滬光通訊一起認識了解高大上的地下管廊吧！

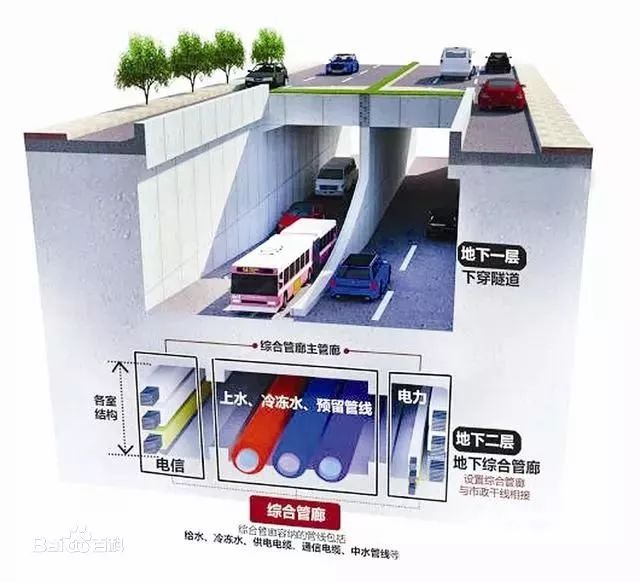

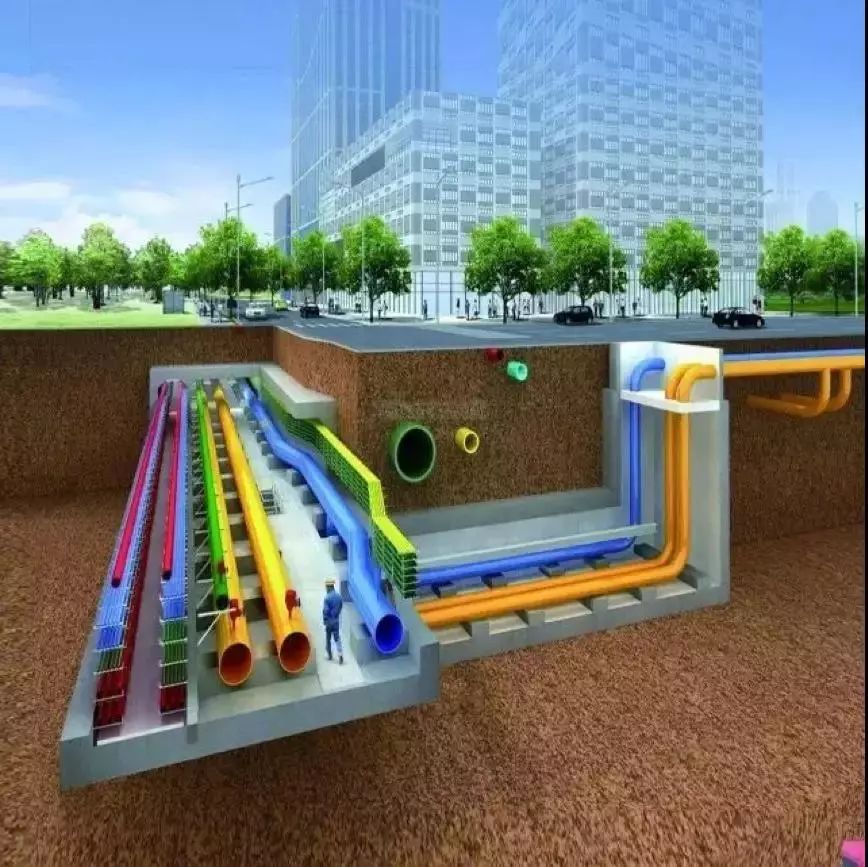

綜合管廊（日本稱“共同溝”、中國臺灣稱“共同管道”），就是地下城市管道綜合走廊，即在城市地下建造一個隧道空間，將電力、通信，燃氣、供熱、給排水等各種工程管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。
電話在管廊中的應用意義
在規定中，管廊中應設固定通訊系統，并且在性能的要求上沒有什么特殊的要求，貌似一個可有可無的裝置，又因為管廊傳輸距離長的特殊結構形式，普通的模擬電話又無法解決在管廊內的通訊，因此大都采用光纖傳輸?shù)哪Ｊ剑@樣大多數業主都哀聲載道，認為為了這樣一個可有可無的產品花了這么多的錢不值得，因此在采購產品的時候大都為了響應國標中的要求，不關注產品的質量和性能，只為解決“有沒有”的問題而選擇一款價格低廉的產品，但是事實情況又是如何呢？
以下是我們工作中積累的經驗，對管廊固定通訊系統在管廊中的應用以及管廊通訊系統必備的一些功能積累 ，今天與大家一起分享。
1、管廊應用
（1）應用場景及需求

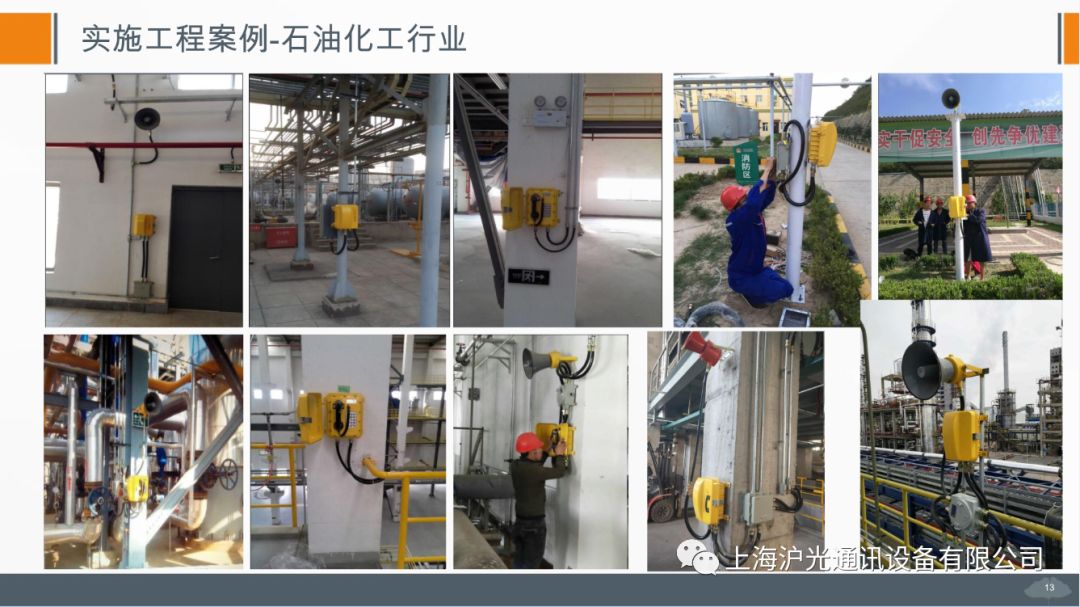

Ø 化工、油氣企業或大型工廠；
Ø 大型城市綜合體或城市中心地下管廊；
Ø 管廊即管線走廊，通常廊道空間較大；
Ø 管廊布置包括電力、電信管線，燃氣、供熱管線，排水、雨水管線等；
Ø 總機房實現統一管理；
Ø 合理分配資源。
（2）應用難點
對管廊應用需求程控交換機時應考慮到一些應用難點：
Ø 管廊作為管線通道通常機房使用面積不大，機柜難以進出；
Ø 管廊延伸區域跨度大，各節點距離較長；
Ø 管廊應用設備應以小型設備為主；
Ø 管廊應用可能需求語音系統支持應急調度功能。
2、功能應用

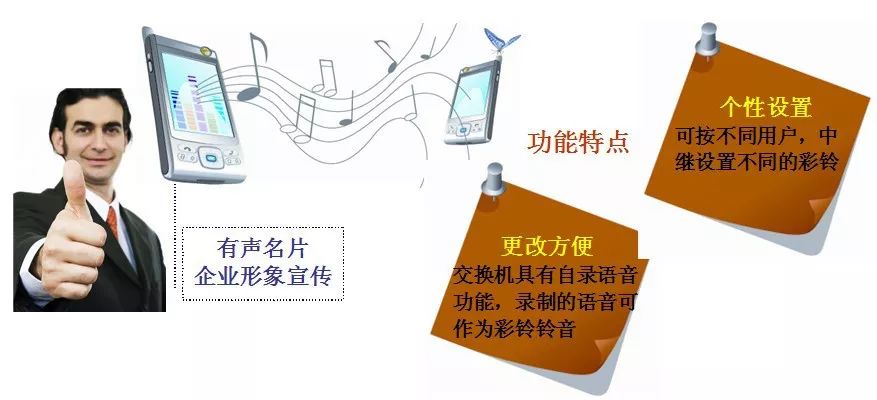

（1）集團彩鈴
可設置個性化音樂作為彩鈴，用戶撥打公司號碼或員工手機均可聽到彩鈴，提升企業統一形象。
（2）視頻通信
視頻通信集圖像、語音、數據于一體，無論手機、電腦都可與視頻話機進行視頻通信，滿足分散在各地的客戶之間完成“面對面”地實時溝通，提高企業工作效率。

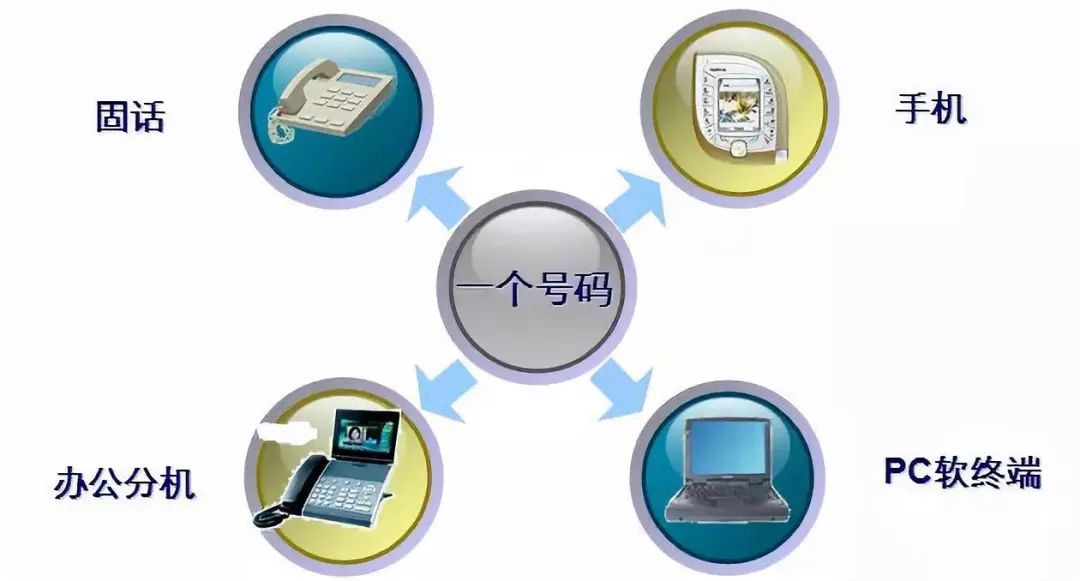

（3）一號通內線互撥
①一個號碼：無需再記多個號碼，提高溝通效率
②一次搞定：只要一次撥號就能夠找到對方
③方便接聽：可以用固定電話、手機、PC接聽
④下掛IP終端注冊可隨時改變位置，賬號不變則分機號碼不變、撥號方式不變。
（4）大組呼功能
同一個號碼可以分到任意組，可以有效避免人員不能跨崗位指揮�？梢詫θ我馓柎a設定一個組，發起組呼，也可以對設計好的既定分組，選定任意組，發起多組組呼。也可以選定任意號碼，任意組發起大組呼。
（5）終端多樣性
通過用戶網關可以接入普通話站，防爆話站。也可以通過廣播網關接入揚聲器。還可以通過集群網關接入對接機，無線網關接入手機。通過視頻網關網絡攝像機。滿足了系統的可擴展性，冗余性。
（6）豐富的調度指揮功能
值班人員通過觸摸式調度臺可以實現群呼、緊呼、單呼、組呼、廣播、錄音查詢下載、強插、強接、強拆、來電轉移、來電轉接等功能。
（7）強大的電話、廣播找人功能
任意分機可以發起組呼功能，并發起多方會議。分機發起組呼后，如果設定為振鈴組，組內所有話站，揚聲器會振鈴，當任意話站接聽后，其他正在振鈴的全部掛斷，實現接聽方與發起方雙方通話。如果設定為呼叫組，當分局發起組呼后，所有自動帶接聽功能的話站，揚聲器自動轉為擴音模式。如果組內任意話站摘起手柄，，同時撥設定的指定代碼，將其他正在擴音狀態的話站，揚聲器關閉，實現接聽方與發起方雙方通話。從而實現不僅僅調度值班人員能發起找人功能，分機也可以實現電話、廣播找人功能。
光纖電話在管廊中的的作用
在管廊工程中，只對固定通訊系統做了一個簡單的描述，包括電話安裝的地點、電話之間的距離、信號的連接方式等幾條，國標作為項目施工的一個最低的標準，這樣的要求只是解決了一個“有沒有”的問題。既然固定通訊系統在管廊內有這么重要的作用，那么固話系統就不簡單的是一個“有沒有”的問題，應該是一個“能不能用”的問題。對于解決“能不能用”的問題，筆者認為應該有以下幾個方面來考慮。
1、針對管廊傳輸距離的特點，應采用光纖傳輸?shù)姆绞健?/span>

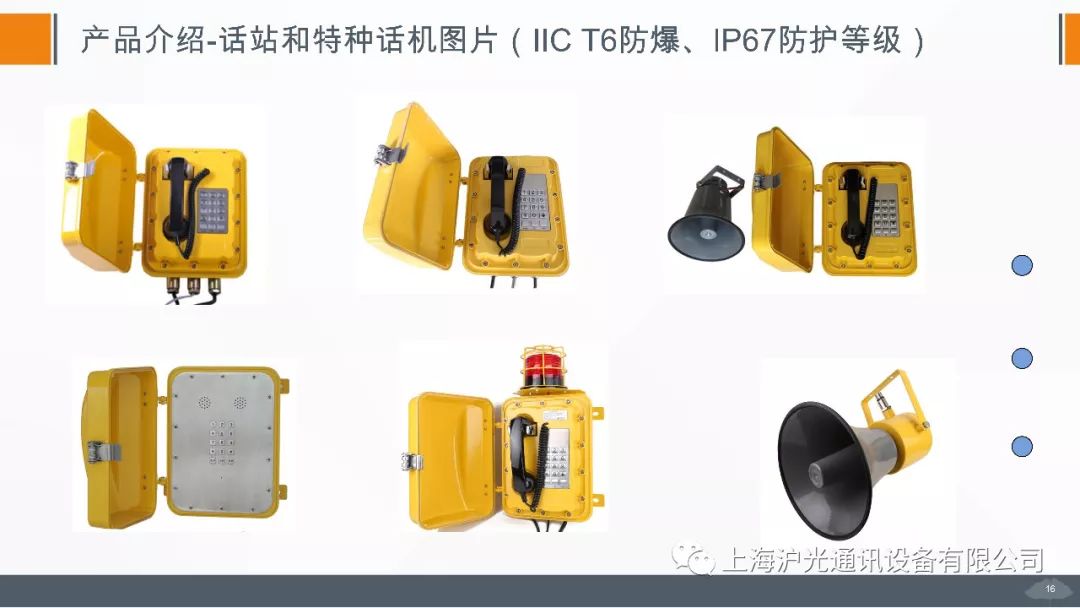

2、針對管廊恒溫恒潮的特點，入廊的電氣產品都必須具備不低于IP65的防護等級這是由管廊恒溫恒潮的特點決定的，管廊內滋生的微生物繁多，這種微生物對電子元器件的腐蝕將會非常嚴重，因此入廊的電氣設備都需要具備非常好的防護等級，國標中要求是不低于IP65，筆者認為IP67會更符合管廊的使用，因為潮氣對設備是全方位的包圍，IP65是防水濺，IP67是防水浸，這對于長時間工作在管廊這種環境下的電氣設備來說，防水浸將會對設備有更好的防護效果，也能使設備的使用壽命更長。筆者在走訪中發現在管廊內因為防護等級不夠造成設備損壞的主要有兩種設備，一種是管廊電話，一種是攝像頭，好多業主在采購時貪圖便宜，采用了防護等級不夠的設備，給后續的工作造成了巨大的麻煩。
3、作為一套通訊保障系統，他同時也是一套緊急電話系統，因此系統一定要有一鍵呼叫的功能。
4、作為一套通訊保障系統，系統就應該做到能和外界公眾網互聯互通，不但做到管廊內的電話能打出去，也能做到外界公眾網的電話用戶能打進管廊內，并且要做到在管廊內撥打任意電話都不影響其他電話的使用，真正做到通話無阻塞
5、作為一套通訊保障系統，系統要做到系統內的各個電話良好的狀態，那么如何做到動輒幾百臺甚至上千臺的電話都保證好用呢？如果靠人工來進行維護，觀察每臺電話能用與否，這個是不現實的，因為電話的好用與否從外觀是看不出來的。這樣就需要固話通訊系統對其終端以及中間連接設備都有監控的功能，能在系統中的任何組成部分包括但不限于交換機、光纖收發器、光端機、電話等出現故障的時候，第一時間得到反饋，報告給運維人員進行維修。這也就是大家常說的系統要具備自檢的功能。

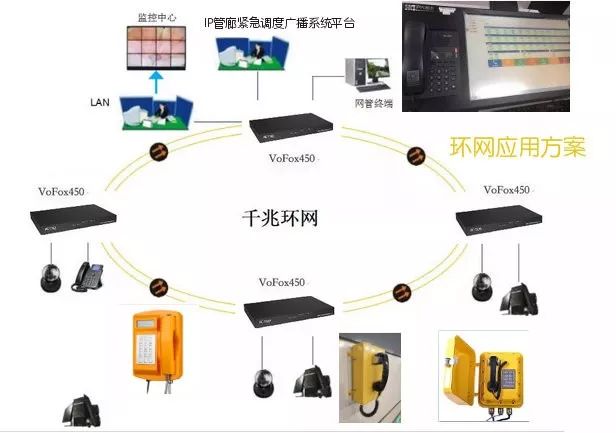

6、系統有了自檢功能對于通訊保障系統是遠遠不夠的，因為無論何種系統的組網方式，鑒于管廊的結構，大都采用級聯的模式，中間任何一個連接設備都對下一個連接設備提供傳輸信號，這樣一旦某個中間設備出現故障，都會使故障設備以后所有的設備不能使用，造成整個通訊系統的崩潰。為了杜絕這種情況的發生，系統應該具備一個具有自愈功能的網絡。這里說的自愈不是說設備壞了自己能修復，而是說網絡中如果有一個點發生故障，采用技術手段可以使整個網絡還能繼續使用，不能因為一點故障造成網絡崩潰或者癱瘓。自愈的手段目前有兩種實現手段，一種是采用光纖自愈交換機的模式，一旦該交換機出現故障會自動短接該交換機保證網絡的使用；另一種是采用光纖自愈環的模式，采用光傳輸?shù)膬擅嫘�，繞過故障點來保證網絡的使用。
7、作為通訊系統，還應該具備錄音功能，為管廊出現緊急情況的調查取證提供依據。
8、現在好多管廊設計有燃氣倉，在GB50838-2015中明確規定，燃氣倉屬于二類防爆場所，那么在燃氣倉內的電氣設備就需要有防爆的資質，也包括固話通訊系統中的電話，必須具備國家級實驗室出具的有效的防爆資質，至于本安還是隔爆，只要滿足二類場所防爆的要求即可。
安全性

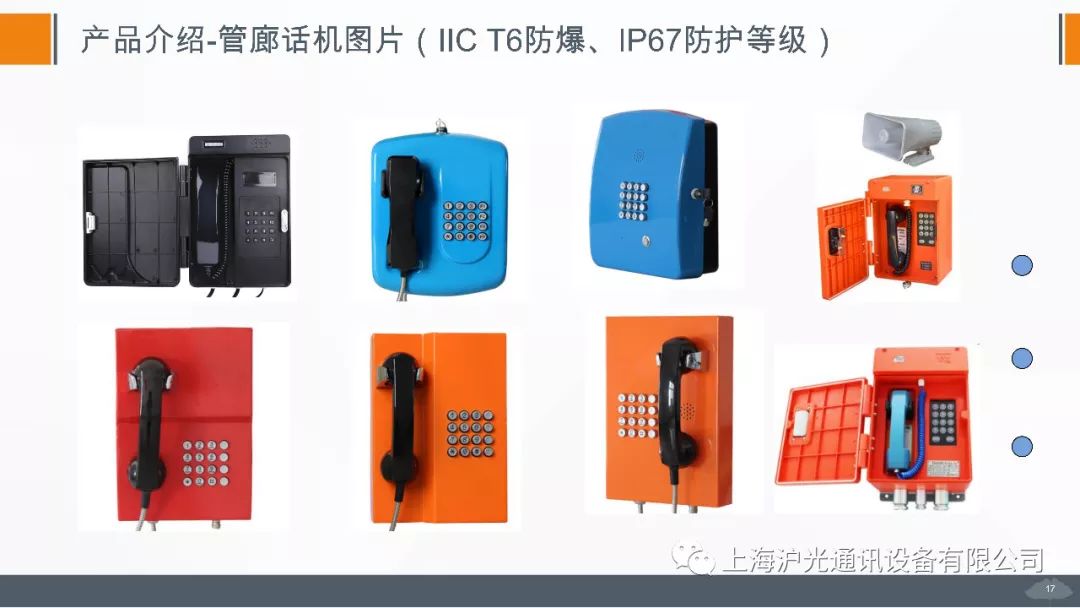

管廊的潮濕環境決定管廊內的光纖電話分機必須具有非常好的密封性。目前各大設計院基本上都要求分機的防護等級在IP65或以上，但一旦管廊內進水分機將全部報廢。試想一下，管廊被水淹沒后，各個入廊單位都將派人入廊緊急維修，這時一套完善的通訊系統會對整個搶修工作起到多么大的幫助，而具有IP67防護等級的通訊設備可以使設備即使在水浸泡后依然保持完好的工作性能，由此可見，地下管廊通訊設備是否具備IP67的防護等級至關重要。同時管廊內潮氣及各種微生物等腐蝕物廣泛存在，對設備腐蝕很嚴重，防護等級高的管廊分機對機器內的電路保護一定會更好，客觀上將起到延長管廊內分機使用壽命的作用。
抗干擾性
管廊潮濕的環境以及本身滋生的沼氣等有害氣體對人的生命是有嚴重危害的，為保障運維人員的安全，管廊內各種排風通風設備將不定時開啟或者常開，而這些通排風設備（主要是電機）的運轉會產生很復雜的電磁干擾，進而對管廊電話信號必然產生干擾。目前唯一能解決這一干擾的傳輸方式就是采用全光纖接入，但這里我們要強調的是“全光纖”——無論分機還是副機全部采用光纖連接。
目前我們有些廠家雖然也提出全光纖接入的概念，但實際上只是主干路采用光纖連接，副機和分機之間采用電纜連接，這時候需要注意的就是線纜在管廊內的潮濕環境中衰減是非常嚴重的，由此必將引發系統故障率特別高，且維修復雜，用不了幾年電纜就需要更換，帶來巨大的工作量。由于現在管廊大部分的業主屬于PPP模式的業主，大部分的運營時間在20~25年之間，那么在通訊系統的全生命周期中，最大量的減少維護量也會為業主帶來可觀的利潤空間。
呼入呼出暢通
管廊的建設位置決定了手機是無法在此使用的，那么管廊內的光纖電話就是唯一對外通訊的工具，它應該做為一種通訊保障系統存在，這就決定了管廊光纖電話不能等同于其他的工業電話或者緊急電話，管廊光纖電話不但要實現廊內各個分機以及和中心的自由通話，而且還能和外界公眾網的用戶自由通話，不但要能自主的打出去，而且還應該讓外界公眾網的電話自由的打進來，這樣會有效的提供運維人員平時的工作效率，也可以在特殊情況下起到通訊保障的作用。
這里需要注意的一點就是有些廠家打擦邊球，他們對他們的產品只提能實現對外通話功能，卻不提能同時有多少部電話同時通話，即不提他們的系統能接多少部外線，因為大部分管廊的入廊單位會有幾家或者十幾家，再考慮到搶險救災時的特殊情況，1，2部或者3,4部外線接入是明顯不夠用的。尤其是有些星型接法的方案，主機和副機完全就是一部電話，副機的作用就是把主機的聽筒和麥克以及撥號鍵盤給延伸出去，主副機應用一個號源，這樣做任何一部電話如果在通話，其他電話就不能再用，而且從外面打進來的電話也只能在主機上接聽，副機是接聽不到電話的。這些需要管廊用戶在采購的時候密切注意。
系統穩定性
考慮到管廊光纖電話的數量眾多，如何確保它的安全穩定性，自愈環功能和自檢功能尤其重要。此項功能將在出現故障時快速排除故障，避免系統崩潰，也為管廊延伸后對通訊設備的拓展提供了方便。在這里要順便說一下IP電話的方案，現在大部分的管廊屬于試驗段管廊，管廊長度比較短，電話數量不多，IP電話打著光纖電話的旗號，依仗著價格的優勢能吸引很多采購者的眼球，也確實能滿足管廊現階段的使用，但是將來隨著管廊的擴建，IP電話方案的中心設備擴容費用和隨著電話數量的增多系統的復雜程度以及由此帶來系統的不穩定性以及高昂的維護費用都對管廊的業主方或運維方帶來災難性的后果。

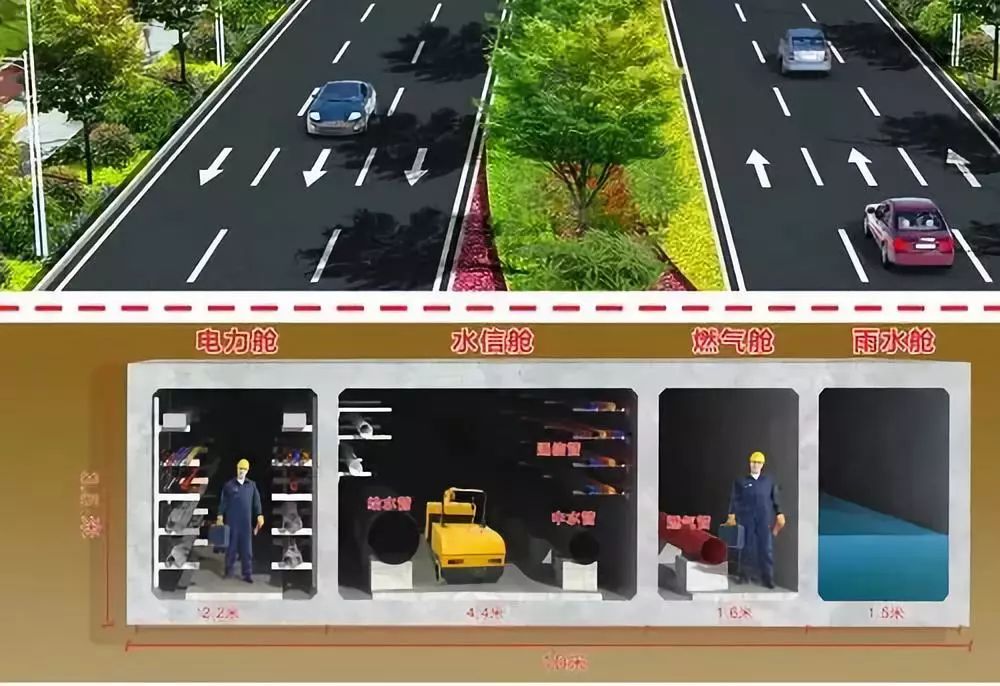

根據管廊不同功能艙的特點，光纖電話的選擇也是不同的，在燃氣艙必須選擇防爆型光纖電話，而且還必須是獨立成環，不能和其他艙室有任何連通，這一要求在國家管廊工程項目中標準中5.4.7條有明確規范。
管廊光纖電話目前已經成為管廊建設必備的配套設備，但真正能實現以上功能及保障的管廊光纖通訊系統確鳳毛麟角，一些不良廠家打著光纖電話的旗號，實際依然采用的是原有IP電話或緊急工業電話模式，因此在選擇上，一定要對系統有清晰的認識，同時也要注意是否符合國家標準。
